Desde los newtonianos se asumía que las partículas eran
divisibles, y la idea ya empezaba a ser fuertemente fundamentada para finales
del siglo XVIII por científicos como William Prout (1785-1850) y Joseph Norman
Lockyer (1836-1920). Prout argumentaba que el único elemento verdaderamente
indivisible debía ser el hidrógeno mediante un análisis de masas elementales (Prout, 1816; Prout & Thomson, 1816). En este sentido, la idea de
que los átomos de los elementos estaban formados por partículas aún más
fundamentales ya se encontraba en el aire, y después de casi 40 años de jugar
con los tubos de Crookes en 1897 Joseph John Thomson (1856-1940) prosiguió los experimentos de
Lenard y de Schuster para la relación tamaño, carga y masa de las partículas
que componían el rayo catódico. Thomson demostró que los rayos de Lenard
podrían viajar en el aire por una distancia más allá de la esperada para una
partícula del tamaño de un átomo (Raizer et al., 1991; Schonland, 1923;
Thomson, 1897, 1900; Whiddington, 1914).
Por lo anterior, el modelo de Thomson rompe al átomo de
Dalton en el sentido que plantea que el átomo es divisible y contiene
partículas en su interior, siendo la primera en identificarse el electrón. Fue
George Johnstone Stoney (1826-1911) en 1891 quien bautizó los electrones antes
de que Thmoson midiera su relación carga-masa de forma aproximada (Raizer
et al., 1991; Schonland, 1923; Thomson, 1897, 1900; Whiddington, 1914),
confirmando su existencia, por lo que el nombre ya existía de antes.
Sin embargo cuando hablamos de identificar al electrón no
nos referimos a aislar una partícula en super-microscopio, eso es imposible, lo
que hicieron los científicos fue estimar la relación de carga a masa, así como
la existencia de múltiplos de una carga constante.
La relación carga-masa del electrón
Mediante la comparación de la desviación de los rayos
catódicos por un campo eléctrico y otro magnético Thomson calculó un estimado
de la relación carga-masa. Thomson construyó un tubo de rayos catódicos que
tenía un agujero en el ánodo a través del cual pasaba un haz de electrones.
Placas cargadas eléctricamente y un imán se colocaron perpendiculares al haz de
electrones, y una pantalla fluorescente se colocó en un extremo.

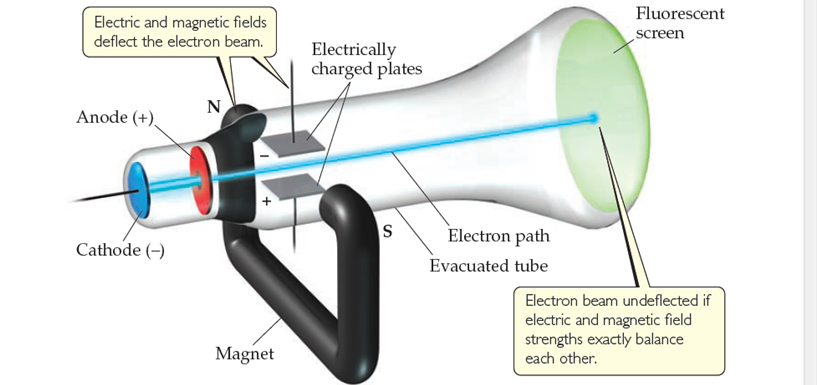

Figura 5‑1. Tubo de rayos catódicos con campos magnéticos
y eléctricos perpendiculares. Los rayos catódicos (electrones) se originan en
el cátodo y se aceleran hacia el ánodo, que tiene un orificio en el centro. Un
estrecho haz de electrones pasa a través del agujero y viaja a la pantalla
fluorescente.
El campo eléctrico desvió los rayos en una dirección y el
campo magnético los desvió en la dirección opuesta. Thomson ajustó la fuerza de
los campos para que los efectos se equilibraran entre sí, permitiendo que los
electrones viajaran en línea recta hacia la pantalla. Conociendo las fuerzas
que resultaron en el camino recto, fue posible calcular un valor de 1.76 x 108
C/g para la relación entre la carga eléctrica del electrón y su masa.
En 1897, seis años después de haber sido bautizados, Thomson
aún se encontraba atascado, pues los trabajos de Hertz sobre la carga del
electrón habían dado negativo y aparentemente los resultados de Schuster aún no
eran conocidos. Thomson también realizó el experimento de Hertz y al igual que
Schuster encontró que la carga de los corpúsculos debía ser negativa.
La carga del electrón
Sin embargo, esta estimación fue corregida en 1909 mediante
el experimento de Millikan, también conocido como el experimento de la gota de
aceite cuyos resultados fueron publicados en 1913 (Millikan, 1913).

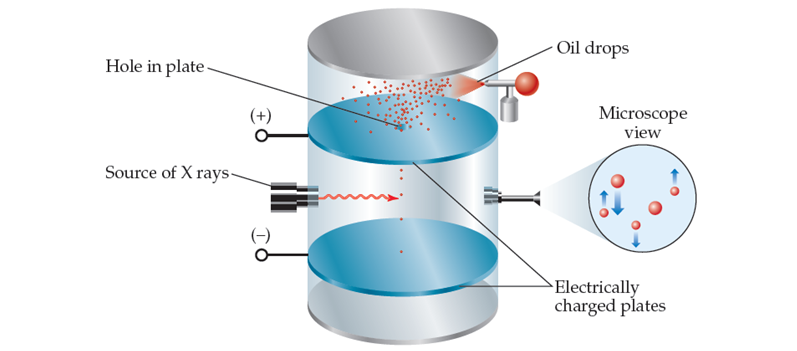

Figura 5‑2.
Diseño experimental del experimento de la gota de aceite.
Experimento de la gota de aceite de Millikan para medir la
carga del electrón se representa en la Figura 5‑2,
en este se permite que pequeñas gotas de aceite caigan entre placas cargadas
eléctricamente. Las gotas recogen electrones adicionales como resultado de la
irradiación de rayos X y, por lo tanto, se cargan negativamente. Millikan midió
cómo la variación del voltaje entre las placas afectaba la tasa de caída. A
partir de estos datos calculó la carga negativa de las gotas. Debido a que la
carga de cualquier gota siempre era un múltiplo entero de 1.602 x 10-19
coulombios (C), Millikan dedujo que este valor era la carga de un solo
electrón. Ahora con la relación masa carga y la carga del electrón fue posible
estimar la masa del electrón.
Ejercicio. Estimar la masa de un electrón si su carga elemental
absoluta es de 1.602 x 10-19 C y su relación masa carga es de 1.76 x
108 C/g y compararla con la masa de un solo átomo de hidrógeno.
Los experimentos de Thomson sugirieron las partículas que
componían los rayos catódicos eran mil veces más pequeñas que el átomo de
hidrógeno y que su masa era inespecífica para cualquier elemento productor de
rayos catódicos. En otras palabras, los átomos de todos los elementos gaseosos
que podían emplearse en un tubo de Crookes lanzaban la misma partícula, con la
misma masa y la misma carga. Thomson llamó originalmente a estas partículas
como corpúsculos, pero otros científicos propusieron el nombre que ha sido
aceptado para para la posteridad, el electrón.
El
modelo culinario del átomo
Ahora solo restaba construir un modelo del átomo que pudiera
dar una representación pictórica para los datos que habían sido obtenidos
mediante los experimentos con los tubos de Crookes. En primera instancia, los
gases de los elementos empleados no eran afectados por campos magnéticos, por
lo que su carga neta debía ser neutral. En segunda instancia, cuando estos eran
estimulados por un fuerte campo eléctrico emitían los electrones, los cuales
eran partículas muy pequeñas, de carga negativa. Con los datos recolectados
Thomson concluyó que los electrones emergían del interior del átomo –en
consecuencia, dividiéndolo –y mediante un razonamiento inverso razonó que en un
gas sin estimular, los electrones debían estar al interior del átomo.
Figura 5‑3.
Joseph John "J.J." Thomson (Reino Unido: Mánchester, Inglaterra, 18 de
diciembre de 1856-Cambridge, Inglaterra, 30 de agosto de 1940) fue un científico
británico, descubridor del electrón, de los isótopos e inventor del
espectrómetro de masa. En 1906 fue galardonado con el Premio Nobel de Física.
Para explicar la carga neutra neta del gas sin estimular
Thomson asumió que el átomo como tal debía estar compuesto por una masa
dispersa de carga positiva. Esta es la esencia del modelo de Thomson para el
átomo o modelo del pastel con pasas propuesto para 1904. A pesar de su
representación estacionaria, los electrones debían moverse en el interior del átomo
estimulados por la repulsión de la masa positiva y de los demás electrones en
su interior (Arabatzis, 2009; Dahl, 1997; Thomson, 1897).
Figura 5‑4.
Modelo atómico de Thomson. Por más culinario que pueda parecer,
el modelo de Thomson expandía el antiguo modelo del átomo esférico con
partículas en su interior, estas eran estimuladas por el campo eléctrico
formando los rayos catódicos
Explicación
para el rayo catódico, la ionización de un gas
Un rayo catódico se genera por la acumulación de energía en
los electrones de un gas. El gas se ioniza emitiendo el electrón, el cual viaja
al polo positivo más cercano. Normalmente, los gases se encuentran a demasiada
presión como para que los electrones viajen demasiada distancia sin impactar
con otro átomo (Arabatzis, 2009; Brok, 2005; Raizer, Kisin, & Allen,
1991). En los tubos de Geissler esto era lo que pasaba, cuando el electrón
golpea el gas la energía se transfiere al segundo átomo y este la emite no como
otro electrón excitado, sino como un fotón de luz, causando la
luminiscencia.
Los rayos catódicos no emiten fotones sino cuando impactan
con otros materiales, por esta razón no se ven sino hasta que golpean con el
vidrio o la pintura fluorescente. Debido a la limitación de la presión, los
rayos catódicos solo se hicieron posibles hasta que la tecnología de las bombas
de descompresión se hizo lo bastante efectiva como para descomprimir el
interior de un tubo de vidrio lo suficiente como para que quedasen pocos átomos
del gas dispersos.
Televisores CTR
El tubo de rayos catódicos (CRT, del inglés Cathode Ray
Tube) es una tecnología que permite visualizar imágenes mediante un haz de
rayos catódicos constantemente dirigido contra una pantalla de vidrio
recubierta de fósforo y plomo (YouTube)
(YouTube).
El fósforo permite reproducir la imagen proveniente del haz de rayos catódicos,
mientras que el plomo bloquea los rayos X para proteger al usuario de sus
radiaciones. Fue desarrollado por William Crookes en 1875. Se emplea
principalmente en monitores, televisores y osciloscopios, aunque en la
actualidad se está sustituyendo rápidamente por tecnologías como plasma, LCD,
LED. Además, a día de hoy son muy difíciles de encontrar.
Consecuencias
del modelo atómico de Thomson
El modelo atómico de Thomson no tuvo mayores repercusiones
como tal ya que no podía explicar otros aspectos de la investigación de los
elementos como las líneas de los espectros electromagnéticos o la configuración
periódica de los elementos. En lo que si fue importante fue en el de
popularizar la idea de que los átomos estaban constituidos por una estructura
interna no trivial que posiblemente podría condicionar las relaciones de estos
elementos durante las reacciones químicas. Desde este punto para la siguiente
década 1910-1920, los nuevos modelos del átomo deberían poder explicar: los
electrones como parte de la estructura atómica, los espectros de emisión de un
elemento y la configuración periódica de los elementos. No menos importante fue
el impacto de las ideas de Thomson en sus alumnos, especialmente en la del
joven Ernest Rutherford (1871-1937), quien llevaría la historia del átomo al
siguiente nivel. Finalmente, el modelo de Thomson representa la primera
culminación de estudios del átomo hechos desde la perspectiva de la física, los
experimentos con los tubos de Crookes daban los mismos resultados sin importar
la naturaleza elemental del gas implicado, en consecuencia, el concepto de
reacción química no era empleado para estudiar el átomo. En resumen, con el
modelo de Thomson abandonamos la química de átomo y nos adentramos en la física
del átomo.
La carga del protón
El descubrimiento del protón data de las primeras investigaciones
de la estructura atómica. Mientras estudiaban corrientes de átomos y moléculas
gaseosos ionizados a los que se les habían quitado los electrones, Wilhelm Wien
(1898) y J.J. Thomson (1910) identificaron una partícula positiva igual en masa
al átomo de hidrógeno, pero cargada positivamente empleando los rayos canales.
Goldstein observó que en un tubo provisto de un cátodo
perforado que contenía un gas enrarecido, un haz de rayos de luz (rayos del
canal) pasaba a través de cada perforación en dirección opuesta a la
trayectoria de los rayos catódicos (electrones). Los campos magnéticos
relativamente débiles que utilizó no producían una desviación perceptible de
estos rayos de luz. Sin embargo, los campos magnéticos idénticos desviaban
fuertemente los rayos catódicos. Su conclusión fue que para los rayos del canal
observados estaba tratando con un fenómeno que no podía explicar.
Nos interesa principalmente el protón, un rayo canal. Sin
embargo, el nombre rayo canal surgió de un fenómeno general. Goldstein,
mientras experimentaba con varios gases, no solo con hidrógeno, notó que estos
extraños rayos cambiaban de color de gas a gas. Sugirió llamarlos rayos de
canal hasta que alguien seleccionara un nombre adecuado. Su nombre provisional
se convirtió en el nombre aceptado.
Fue Wilhelm Wien, quien reconoció que los rayos de canal
eran partículas cargadas positivamente. Observó que uno no podía distinguirlos
visualmente de los rayos catódicos débiles, pero incluso con un imán de
herradura débil, los rayos catódicos podían desviarse y los rayos del canal no
se desviaban notablemente aunque sí levemente. Esto se debe a que la masa del
protón es más grande y en consecuencia su momento cinético es mayor, por lo que
un campo magnético aunque los afecta, no logra desviarlos significativamente,
algo semejante a un proyectil de papel en comparación con un proyectil de plomo
sometidos a una corriente de aire.
Wien, señaló que la desviación electrostática servía como un
buen medio para identificar los rayos del canal, ya que los rayos del canal se
desviaban hacia el polo negativo del dispositivo electrostático, lo cual
sugería su carga positiva.
También declaró específicamente que la electricidad positiva
transportada por los rayos del canal era una característica de identificación
de los rayos. Wien diseñó equipos de deflexión que utilizan potenciales de
hasta 30 000 voltios y determinó relaciones carga-masa para el protón con un
valor aproximado de 1.0 x 104 C/g. Sus resultados concuerdan
bastante bien con los obtenidos por investigadores posteriores 0.478 x 104
C/g. La relación carga-masa para el hidrógeno se conocía a partir de
experimentos de electrólisis que databan de la década de 1830. Era alrededor de
1.0 x 105 C/g en esa época. El hidrógeno tenía la mayor relación carga-masa
en comparación con otros elementos, porque era el elemento más ligero.
Ejercicio. Calcular la masa de un solo átomo de hidrógeno, y
con su relación carga masa 0.478 x 104 C/g determinar la carga de un
átomo en coulombios.
A partir de sus medidas sobre las descargas a través del
hidrógeno, dijo que fácilmente se llega a la opinión de que los rayos del canal
son los propios iones de hidrógeno. Por lo tanto, parece que Wien debe
atribuirse el mérito de lo siguiente: el reconocimiento de que los rayos del
canal producidos en las descargas eléctricas en gas hidrógeno a baja presión
son partículas cargadas positivamente, el reconocimiento de que estos rayos
contienen iones de hidrógeno y las primeras mediciones de la relación
carga-masa del protón.
En mayo de 1907, J.J. Thomson confirmó las medidas de Wien
con un artículo titulado "On rays of
Positive Electricity". En estos experimentos y mediciones de carga-masa,
Thomson utilizó un aparato mejorado y una mayor sofisticación experimental y
observó tanto el protón como lo que parece ser el catión de la molécula de
hidrógeno (Moore, Jaselskis, & von Smolinski, 1985).
Primeros indicios de que la masa de un elemento no es constante
Uno de los postulados fundamentales de la teoría atómica
clásica era el axioma de que la masa de un elemento ponderada a un mol de
sustancia permitía identificar su identidad, por ejemplo un elemento de 16.00
g/mol es oxígeno, sin embargo los experimentos de Thomson comenzaron a indicar
que esta idea no era tan cierta después de todo.
Thomson determinó la relación carga-masa de los rayos del
canal, y descubrió que variaba según el tipo de gas que estaba presente en el
tubo. También hubo variaciones sutiles dentro de cada valor para cada elemento
usado. En otras palabras, cuando se usaba hidrógeno, cloro, nitrógeno o neón,
cada uno tenía un valor carga-masa diferente de los demás. En el caso del neón,
a medida que el equipo y la técnica de Thomson mejoraron, notó que el neón daba
dos puntos (muy cerca uno del otro) al mismo tiempo. En otras palabras, la
misma muestra de neón estaba produciendo dos relaciones carga-masa ligeramente
diferentes, que actualmente se explican cómo dos isótopos diferentes del neón,
cada uno con las mismas propiedades químicas, pero con una masa ligeramente
diferente.
¿Por qué el protón no aparece en este modelo?
Aunque Thomson sabía de su existencia y conocía su relación carga masa no conocía su volumen, en consecuencia lo modelo como una entidad de volumen amplio y disperso, la masa del pastel más pequeño de su modelo. De hecho la presunción de que el electrón existiera al interior del protón en el elemento hidrógeno tenía sentido puesto que el protón es casi 1500 veces más masivo. El presupuesto de que la masa del protón era poco densa y dispersa en un volumen amplio sería un problema para otra generación de científicos
No hay comentarios:
Publicar un comentario
